PA66加纖尼龍塑料是漁線輪主要使用的材料

發布于2023-05-16 18:11:17 點擊：0

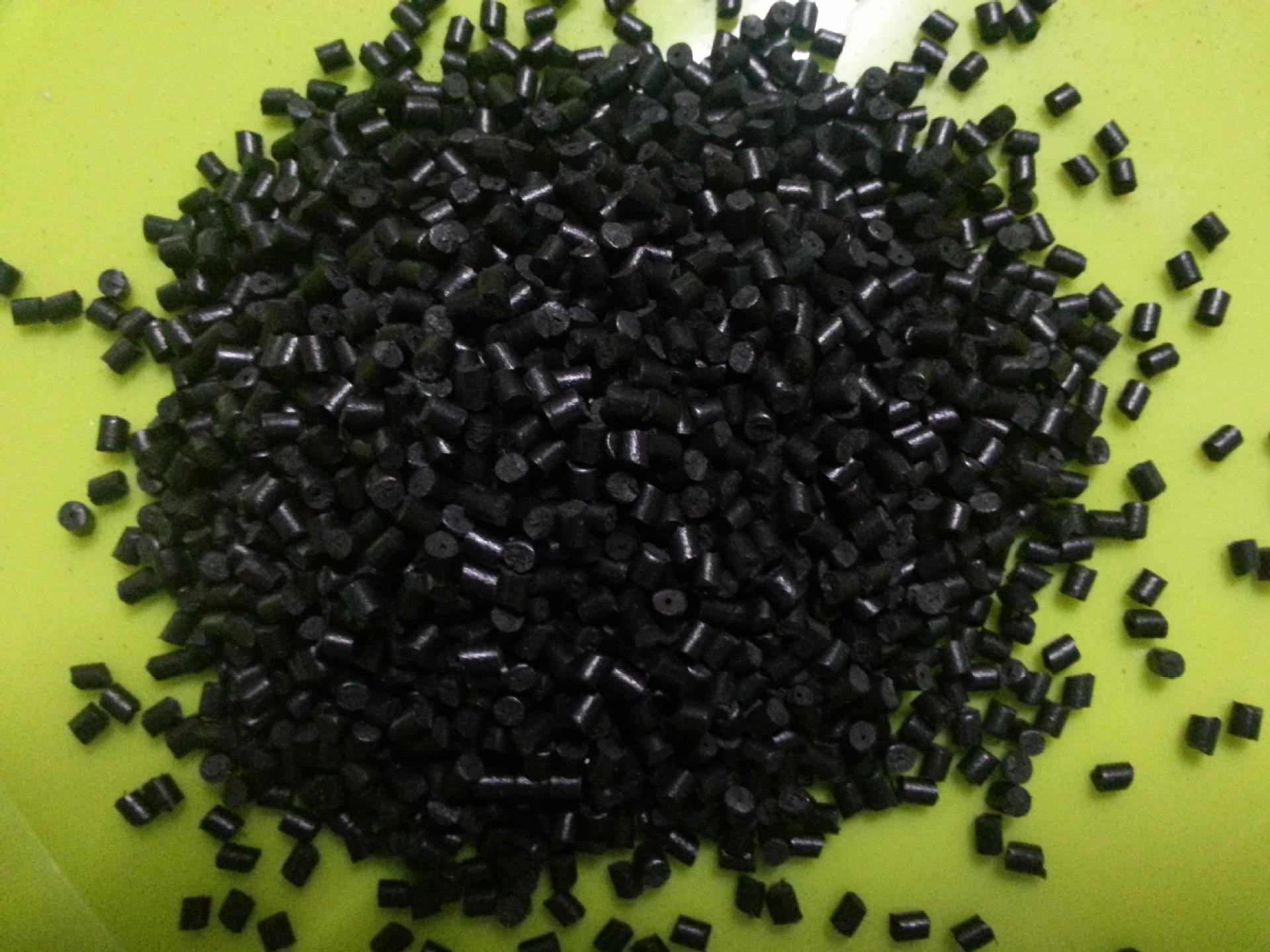

     加纖尼龍塑料是漁線輪主要使用的材料，使用率達到75%。主要是改性增強PA66。
     聚酰胺俗稱尼龍(Nylon)，英文名稱Polyamide ，它是大分子主鏈重復單元中含有酰胺基團的高聚物的總稱。聚酰胺可由內酸胺開環聚合制得，也可由二元胺與二元酸縮聚等得到的。聚酰胺(PA)是指主鏈節含有極性酰胺基團(-CO-NH一)的高聚物。最初用作制造纖維的原料，后來由于PA具有強韌、耐磨、自潤滑、使用溫度范圍寬成為目前工業中應用廣泛的一種工程塑料。尼龍廣泛用來代替銅及其他等優點，有色金屬制作機械、化工、電器零件，如柴油發動機燃油泵齒輪、水泵、高壓密封圈、輸油管等。     美國DuPont公司先開發用于纖維的樹脂，于1939年實現工業化。20世紀50年代開始開發和生產注塑制品，以取代金屬滿足下游工業制品輕量化、降低成本的要求。尼龍具有良好的綜合性能，包括力學性能、耐熱性、耐磨損性、耐化學藥品性和自潤滑性，且摩擦系數低，有一定的阻燃性，易于加工，適于用玻璃纖維和其它填料填充增強改性，提高性能和擴大應用范圍。PA的品種繁多，有PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010等，以及近幾年開發的半芳香族尼龍PA6T和特種尼龍等新品種。     由于尼龍強極性的特點，吸濕性強，尺寸穩定性差，但可以通過改性來改善。
     在尼龍加入30%的玻璃纖維，PA的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強前的2.5倍。玻璃纖維增強PA的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿和機筒。


下一篇：增強尼龍的未來前景展望上一篇：碳纖維尼龍PA66熱塑性復合材料選取方法全在這！
